ホーム > 製品情報 > ロールフォーミング マシンをラッキング > スロット角度の鋼鉄および金属ロール成形機

スロット角度の鋼鉄および金属ロール成形機

    単価: USD 19800 - 32000 / Set/Sets
    お支払い方法の種類: L/C,T/T,D/P,D/A
    Incoterm: FOB,CFR,CIF,FCA
    最小注文数: 1 Set/Sets
    納期: 25 天数
基本情報

モデル: ZT-005-21

タイプ: ライトセクションスチール

商標: 炭素構造鋼

メンバー: スチールトラス

建築構造用鋼の種類: 冷間成形断面鋼

住宅の壁構造: ウォールスタッド

Speed: 5-8m/min

Machine Size: 13*1.3*1.7m

Rolelr Station: 9 Rollers

Roller Material: GCR15 Aluminium Processing After Quenchin HRC58-62

Shaft Diameter: Φ80mm

Shaft Material: 45# Steel With Tempering

Power: 7.5kw

Drive: Gear

Additional Info

包装: 顧客の要求として

生産高: 5-8m/min

ブランド: ZHONGTUO

輸送方法: Ocean,Land

原産地: 中国

供給能力: 30 sets/month

認証 : CE, ISO9001

製品の説明

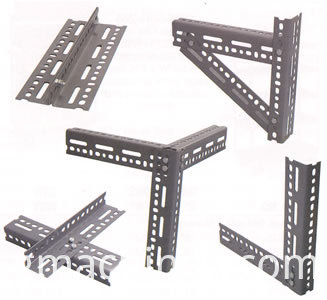

鉄鋼金属スロット角度ロール成形機

スロット角度ロール フォームg マシン最高グレード鋼を使用し、他の定性的な材料調達フォーム業界の評判が高い、本物のベンダーのいくつか。我々 は私達の範囲は、任意の欠陥から自由、したがって我々 は厳しく特定品質パラメーターで各製品をチェックしていることを確認します

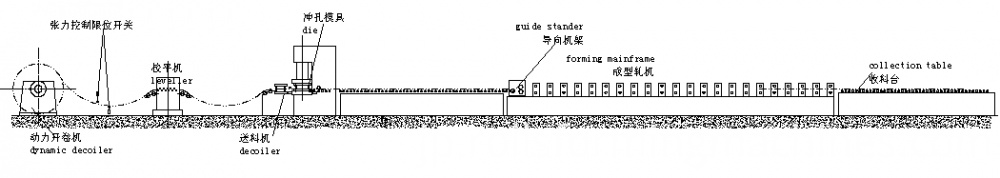

スロット角度ロールフォーミング マシンのプロセス:

式アンコイラー - フィーダー - ロール成形機 - 切削 - テーブルを実行する

Slotted Angle Roll Forming Machine

鋼、金属スロット角度ロール成型機のある情報:

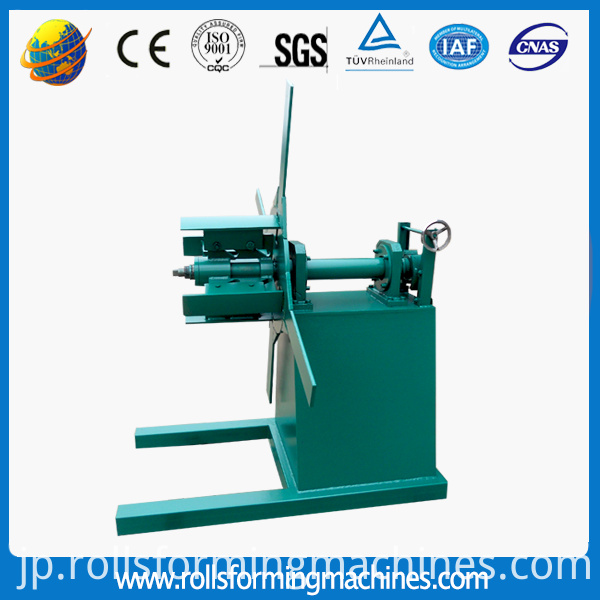

1 です式アンコイラー

使用法: 鋼のコイルをサポートし、ターン テーブルにそれを伸ばすための方法

パッシブをロール成形システムによって引っ張らまっすぐに伸ばします

積載量: 5 t

Uncoiling 幅: 500 mm

内径: 450-550 mm

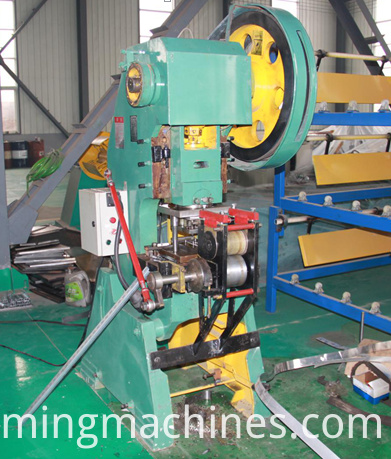

2.サーボ供給とパンチング部分

サーボ供給力: 3 kw

にパンチ穴に、この部分に別の穴をパンチ金型を変更できます

電源: 5.5kw

パンチ: 42 トンクランク

金型材料: 焼入 Gcr12MoV

Slotted Angle Roll Forming Machine

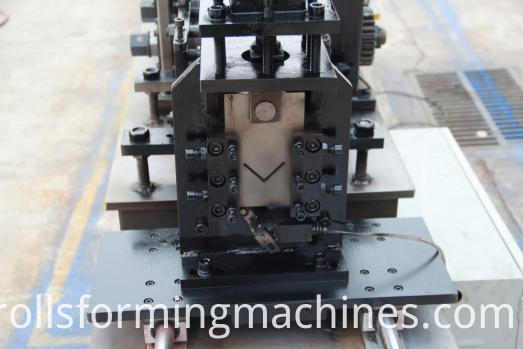

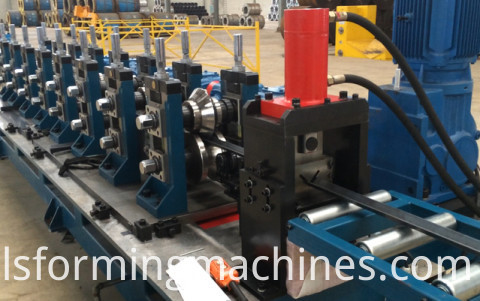

3. スロット角度ロール成形機

サイズ: 長さ * 幅 * 高さ - 13* 1.3 * 1.7 m

T: 重量 5 トン

電圧: 380 v/(要望) として 50HZ3Phase

ローラー フィクサー: 縦アーチ

フレーム: 中間の溶接プレート

メモリアル アーチ フレーム タイプ

フレーム厚: 25 mm

ドライブ モード: ギア駆動

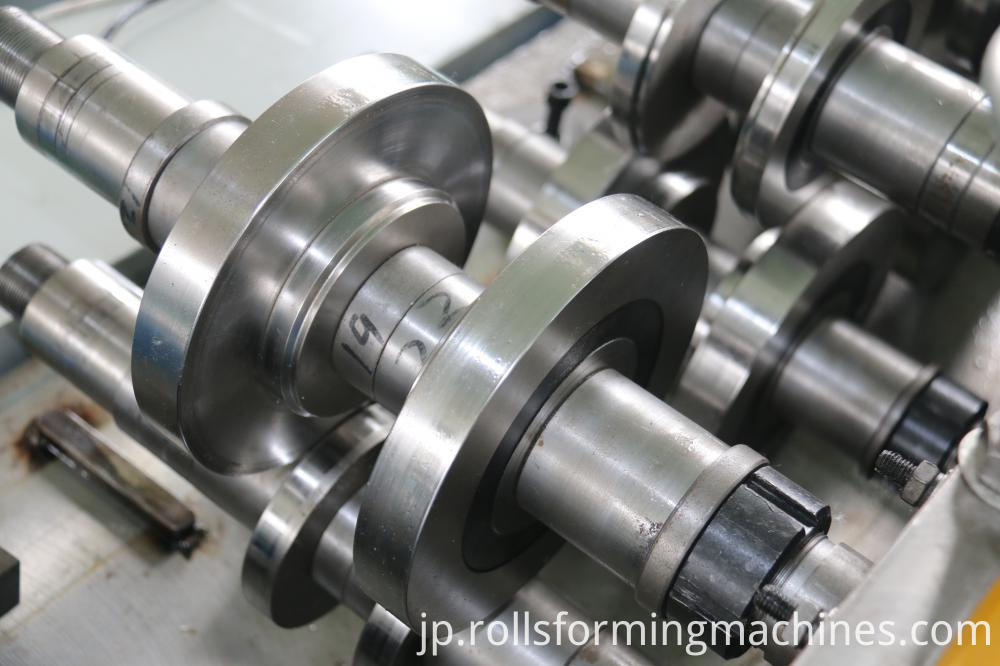

ローラーの材料: GCR15 アルミニウム HRC58 62 を quenchin した後の処理、クローム メッキ

シャフトの材料: 45 # 焼戻し鋼

シャフトの直径: φ 80

ローラーの数: 9 ローラー

主電源: 7.5kw

サイクロイド遊星歯車減速機)

速度: 5-8 m/分 (切断字パンチを含む)


Steel And Metal Slotted Angle Roll Forming Machine

Steel And Metal Slotted Angle Roll Forming Machine

4.せん断システム

羽根の材料: Cr12Mov、群れ鋼 HRC 58-62

電源: 油圧

フレーム: ラック & ピニオン システムとスタイルを柱

ストローク スイッチ: 非接触光電スイッチ

コンポーネント: 切削工具、油圧タンクの 1 つ、1 つのカッター マシンの 1 つのセットが含まれています

Steel And Metal Slotted Angle Roll Forming Machine

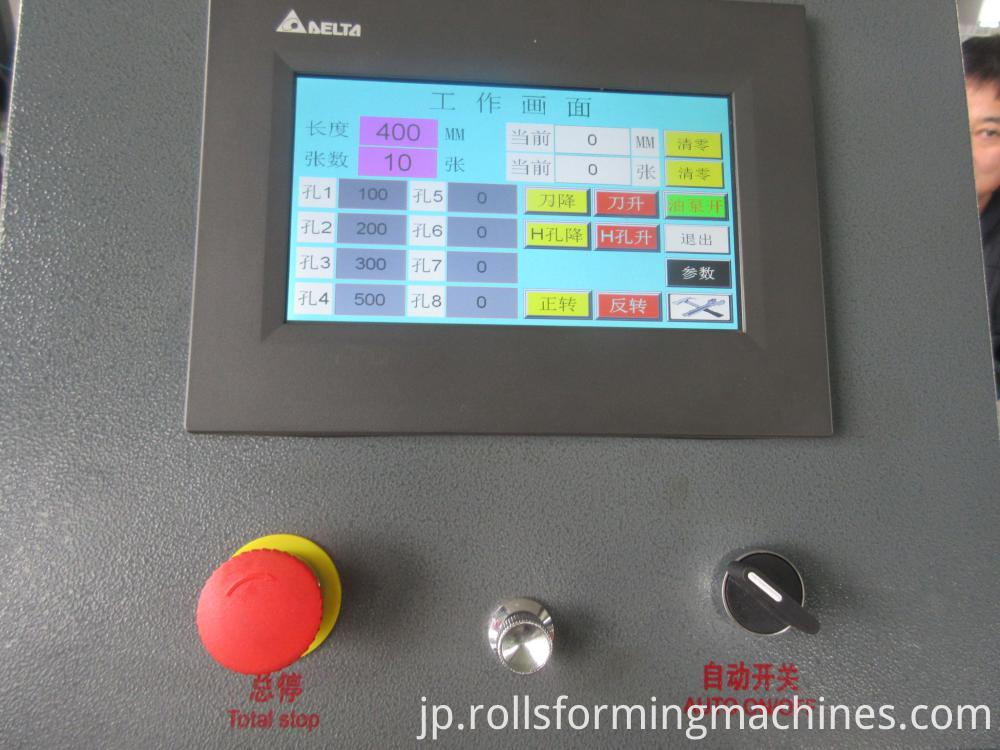

5油圧駅と PLC の駅

油圧モーター力: 3 kw

油圧: 46 #

コンポーネント: システムには、油圧タンク一式、油圧ポンプと 2 つの油圧パイプのセットが含まれています。電磁気弁の 2 つのセットです

機能:

1 採用 PLC は、トランスデューサー、安定性、高速を確保するためパナソニック PLC からタッチパネル精度と有効期間です。

2. 他の電気要素はデルタ

3. 休憩・ ラジエーター ・ トランス漏電保護操作の利便性と安全のために空気可動スイッチを搭載します


Steel Slotted Angle Machine

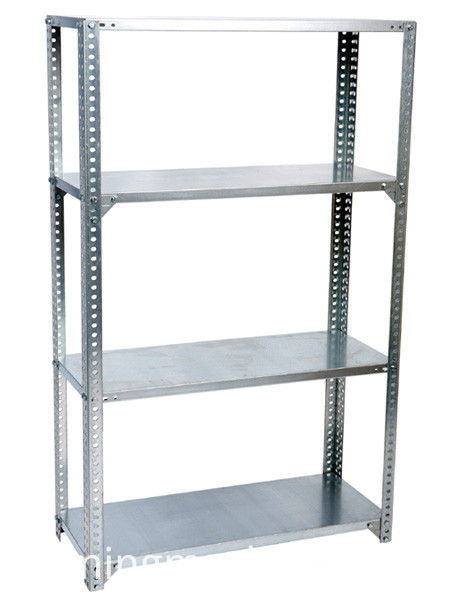

を参照するいくつかの最終的な画像のフォロ:

Steel And Metal Slotted Angle Roll Forming Machine

Slotted Angle Roll Forming Machine


Metal Slotted Angle Machine
