フル自動ラックシェイプロール成形機

    単価: USD 15000 - 32000 / Set/Sets
    お支払い方法の種類: T/T,L/C,D/A,D/P
    Incoterm: FOB
    最小注文数: 1 Set/Sets
    納期: 25 天数
基本情報

モデル: ZT-005-23

Additional Info

包装: お客様の要件として

生産高: 5-8m/min

ブランド: 中区

輸送方法: Ocean,Land

原産地: 中国

供給能力: 30 sets/month

認証 : CE, ISO9001

製品の説明

フル自動ラックシェイプロールフォーミングマシン

現在の市場では、すべてのタイプの成功した倉庫システムのための高記憶ユニット、支持台および棚ベースの剛性プロファイルの大部分は、ラック冷間ロール成形機、プレ穿孔、切断およびエッジ曲げを備えた完全自動棚板機械によって製造される。 全自動ラッキングシェルフロール成形機は、 私たちはあなたにNCフィーダー、パワープレス、工具パンチカットオフとランアウトテーブルを飛ぶなど、統合されたフルラインを提供することができます。

棚用ロール成形機の棚揚げ工程:

デコイラー - フィーダー - パンチ - ロールフォーマー - カッティング - ランアウトテーブル

Slotted Angle Roll Forming Machine

フル自動棚旋盤フォーミングマシーンの詳細情報:

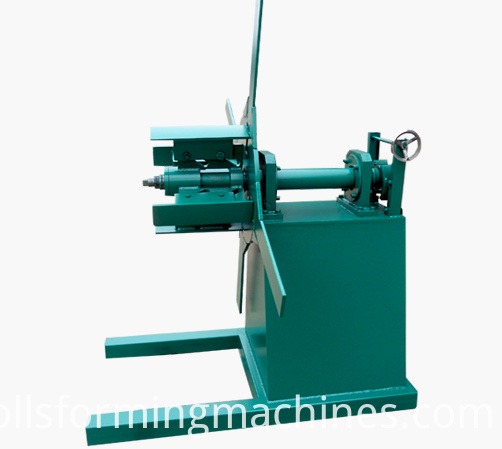

1.デコイラー

使用法:スチールコイルを支持し、ターンテーブルで巻き戻すために使用されます。

ロールフォーミングシステムによって引っ張られたパッシブアンコイル

積載容量:5T

巻き戻し幅:500mm

内径:450-550mm

Racking Shelf Roll Forming Machine

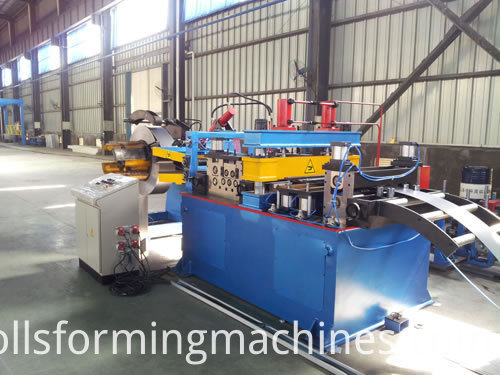

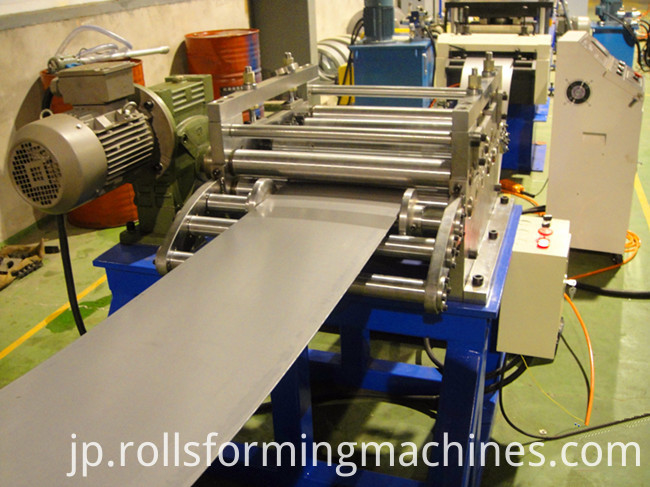

2。 サーボ送りとパンチング部

サーボフィードパワー:3kw

この部分を穴あけするには、別の穴に穴を開けるために型を変更することができます。

パワー:5.5kw

打ち抜き:42T

金型材料:Gcr12MoV急冷

Racking Shelf Roll e Making Machine

Racking Shelf Roll e Making Machine

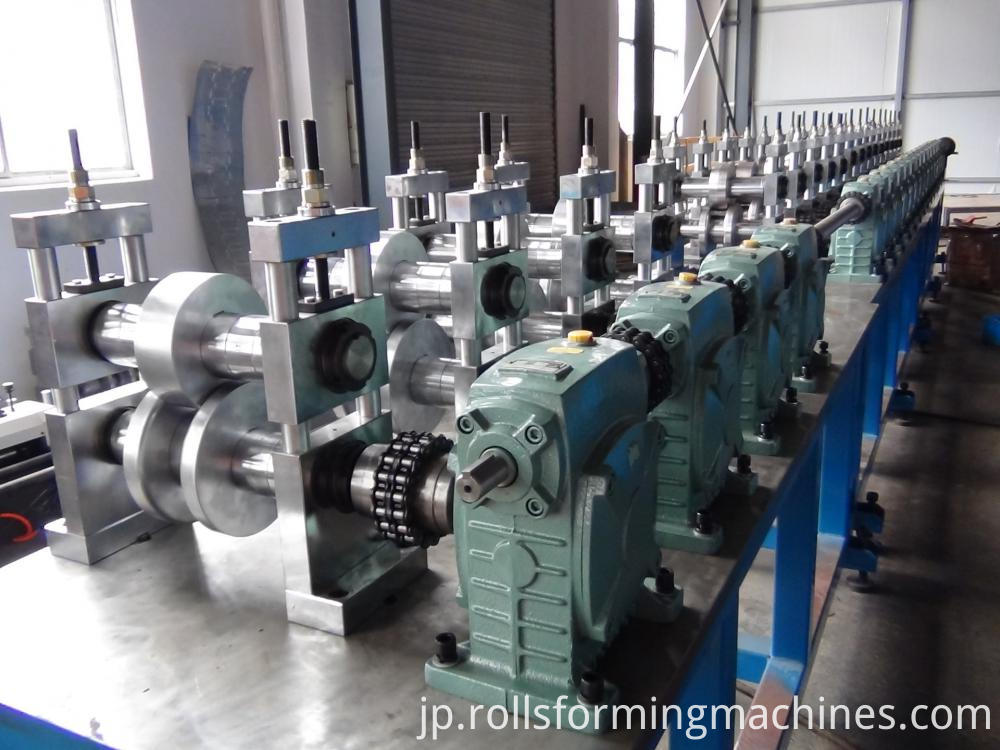

3. スロットラッキング棚ロール電子製造機

サイズ:長さ*幅*高さ - 13 * 1.3 * 1.7m

重量t:5トン

電圧:380V / 50HZ3Phase(顧客の要求として)

ローラー固定装置:垂直アーチ

フレーム:中間プレート溶接

メモリアルアーチフレームタイプ

フレームの厚さ:25mm

ドライブモード:ギヤ駆動

ローラー材質:GCR15クエンチ後のアルミニウム加工HRC58-62℃、クロムメッキ

シャフトの材質:45#焼戻しのある鋼

シャフトの直径:φ80mm

ローラー数:9ローラー

主電源:7.5kw

サイクロイド遊星歯車減速機)

速度:5-8m /分(切断時間は含まない)

 Racking Shelf Machine

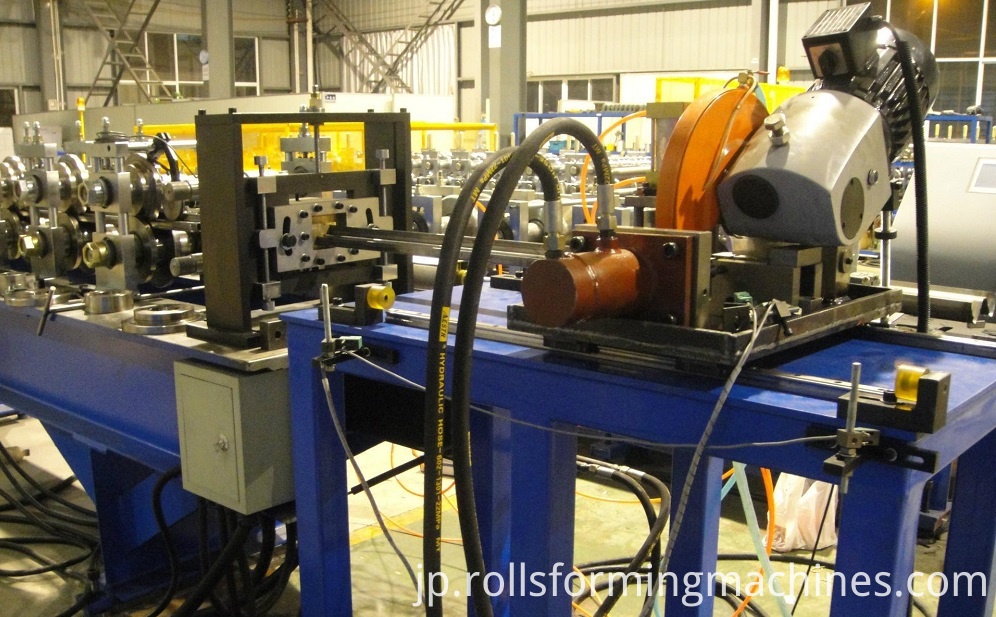

4. せん断システム

ブレード材質:Cr12Mov、スチールHRC 58-62℃

電源:油圧力

フレーム:ラック&ピニオン方式のピラースタイル

ストロークスイッチ:非接触光電スイッチ

構成要素:これには、1組の切断工具、1つの油圧タンク、および1つのカッター機械が含まれています。

Racking Shelf Roll e Making Machine

5. 油圧駅とPLCステーション

油圧モータ電源:3kw

油圧オイル:46#

コンポーネント:このシステムには、油圧タンクのセット、油圧オイルポンプのセット、および2本の油圧パイプが含まれています。 2組の電磁弁。

特徴:

1. Panasonic PLCのPLC、トランスデューサ、タッチパネルを採用し、安定性、精度、寿命の高速化を実現しました。

他の電気要素はデルタです。

3.操作の利便性と安全性のため、可動スイッチ、エアブレーク、ラジエーター、トランス&漏電保護装置を装備。


Steel Slotted Angle Machine

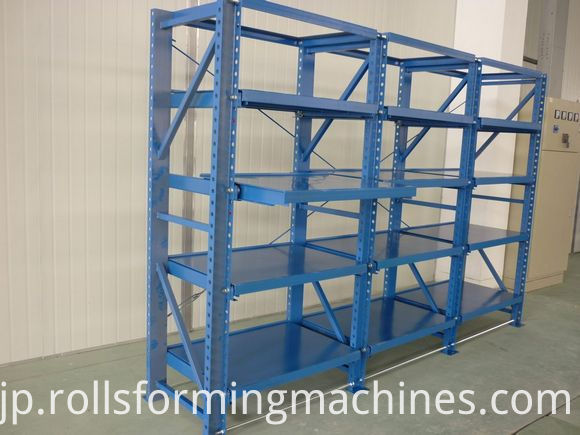

いくつかの最終的な写真を参照してください:

Racking Shelf Roll Forming Machine
