全自動カットの長さのマシンに

    単価: USD 150000 - 80000 / Bag/Bags
    お支払い方法の種類: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    最小注文数: 1 Bag/Bags
    納期: 60 天数
Additional Info

包装: 裸梱包

生産高: 60m/min

ブランド: Zhongtuo

輸送方法: Ocean,Land

原産地: 中国

供給能力: 30 sets/month

認証 : CE, ISO, SGS

製品の説明

長行 CTL 機用にカット (0.8 〜 3.5) × 400 mm

全自動カットの長さのマシンに、ユーザー インターフェイスなしから 0.8-3.5 mm の厚さで処理できます。
1 です技術的なパラメーター:
コイルの厚さ: 0.8 〜 3.5 mm
コイル幅: 100 〜 400 mm
素材コイル: Q195、Q235A、Q345、S355 炭素鋼コイル、人事や CR、引張強さ 590 N/mm 2 まで。
ID:φ500 コイル-610 mm
コイル外径: ≤φ1400mm
コイルの重量: ≤3T
平準化のローラー: φ100mm
ローラーを平準化の材料: 表面硬度 40 cr: HRC55 58 °
回線速度: 40 m/分、エンコーダー、測長を停止 shear.10-12 pcs/分長さ 2 m
対角線の長さ 1 mm、平面度の平準化に +/-1.5mm/m2 +/-の長さ許容差: +/-0.5mm/m。


2 技術的な流れ:

コイル ヘッド guide→pinch feeder→transmission とコイルの読み込み car→single マンドレル アンコイラ ロール table→ サイド guide→ レベラー →encode 長さ fixing→shear →stacker

3. 各機器の説明:
3.1.Coil-loading 車
1) 構造: 4 つの車輪、車体溶接製
2) 歩行車は駆動: 1.5 kw サイクロイド ピン インホイール モーター
3) 車上下運動で油圧シリンダー Φ100 × 500 mm
4) 歩行速度: 8 m/分、最大 4000 mm。
5) 最大荷重: 3000 kgs。

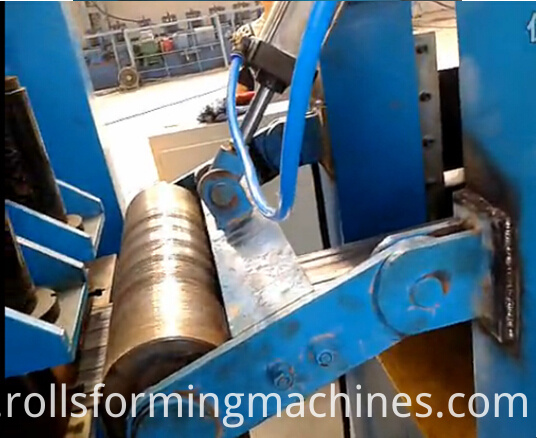

Cut to length

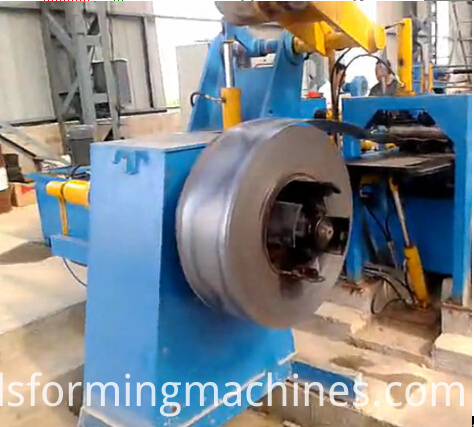

3.2.Single コイル ヘッド ガイドとマンドレル式アンコイラー
アンコイラ構造: 溶接組立拠点、片持ちシングル マンドレル油圧連接棒によって拡大します。
真っ直ぐな主ドラム: Φ508 × 450 mm、拡張範囲: Φ500 ~ Φ610mm。
拡張のための油圧シリンダー: Φ100 × 100 mm
スタイルのブレーキ: 空気圧調整ブレーキ
コイル最大幅: 400 mm
コイルの最大外径: 1400 mm
最大コイル重量: 3、000kgs。
アンコイラにコイル ヘッド ガイドがインストールされて
油圧シリンダー Φ75 によるコイル ヘッド アームの押下 × 300 mm

コイル頭を開くためトラクション車輪: Φ150 × 150 mm、2.2 kw によって駆動されるサイクロイドモータ。

CTL


シャベル プレート 3.3 油圧ピンチ フィーダー

ピンチ送りローラー、解除 & ローラー、ドライブ モーターを上に押すとダウン機構ダブル ピンチ-フィーダー: は、ベース、スタンド、ローラー シートで構成されている。
上部押さえローラーの上下移動: x 150 mm 油圧シリンダー、2 台の pc の Φ70 によって。
ドライブ モーター: 4 kw サイクロイドモータ。厚板鋼板、2 つの舌の形をしたプレート (収縮を一つ上下に移動する大きな 1 つ) を使用してアセンブリを溶接プレートを雪かき。
大きな舌の上下運動の油圧シリンダー: Φ80 × 400 mm
小さく舌を拡張 Φ63 × 油圧シリンダー 400 mm-

3.4.Transmission ロール テーブル

寸法: 2000 mm x 500 mm 幅
X 600 のローラー、鋼板、チェーン 4 本 Φ100 で構成されます。

3.5 側のガイド
構造: 垂直ローラー中心線のストリップの進行位置を制限します。
縦のローラー: 2 つのペア、Φ80 × 110 mm、40 cr、高周波焼入れ
レジンリード スクリューによる調整範囲と垂直ローラーを調整する: 100 〜 400 ミリメートル
Side guide
3.6.Leveling マシン
1) レバー、レバーのドライブ、および長さを修正するエンコーダーで構成されます。
2) ドライブは、ベース、ZQ500 減速機、37 kw/単 DC モータ、ユーロサーモ製 590 DC スピード コント ローラー、カプラー、ブレーキと変速機で構成されます。
3) レベラーはベース、フレーム、ローラー、ローラー、ビーム、スライド式アクスル ブロック、15 平準化ローラ (7 8 ローラー上)、1 行のデータ バックアップ ローラーを上下のシートから成るそれぞれ上限と電動機による levelign ローラー プレス ダウン デバイス ダウン (2.2 kw サイクロイド減速) ローラを上下機構。
4) ローラーを平準化: Φ100 × 500 mm、40 cr、HRC55 56、表面硬質クロム コーティング
バックアップ ローラー: Φ100 × 150、8 + 9 pcs、45 HB220 240 #steel
5) エンコーダー: LM02-610 C-1200F/min(Japan Rep)
CTL 3
空気圧シリンダー ピストン: 100 mm × 120 mm のコーディング
コーディングの長さ固定ローラー: 授権、HRC52 54

Circumference:400mmx0.01(127.324)


シャーリング 3.7.Hydraulic

ナイフ ホルダー、油圧遮断機構をスライド ガイド レールのフレームで構成されます。
せん断の油圧シリンダー: Φ160 × 200 mm、1 台の pc
3.8.Stacker
テーブル ラックと歩行メカの構成等します。
駆動モータ: 3 kw サイクロイドモータ。
3.9.Hydraulic システム
油圧ステーション、バルブ プレート、様々 なバルブ、高圧ホース、硬質チューブ、継手から成る、等します。
圧力: 値で約 12
電源: 4.5KW
石油の石油タンクのボリューム: 450 リットル
3.10 電気制御システム
電気制御システムの全体のセットには、制御盤と操作パネルが含まれています
合計インストール電力: 60 kw について
