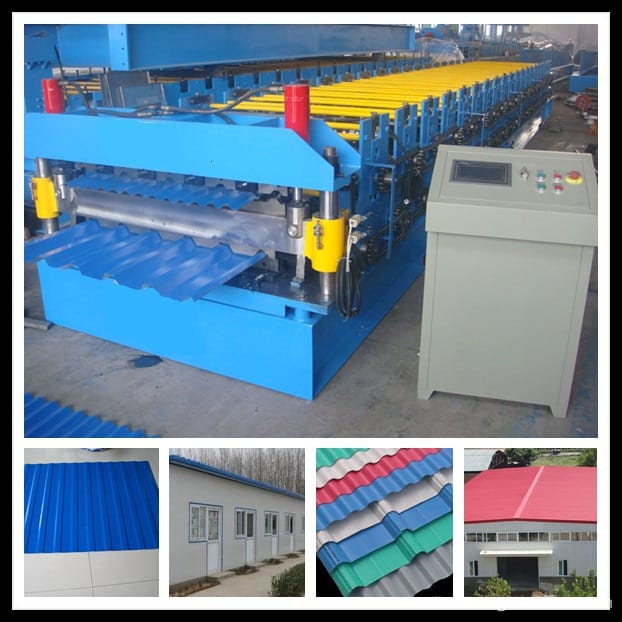

ダブルカラーシート屋根成形機

    単価: USD 28500 - 6500 / Set/Sets
    Incoterm: FOB
    最小注文数: 1 Set/Sets
    納期: 45 天数
基本情報

モデル: Zt-003

Additional Info

包装: 40GP 1台

生産高: 12m/min

ブランド: 中頭

原産地: 河北省

供給能力: 30sets/month

認証 : CE/ISO9001

製品の説明


成形装置

用途:製品の形状と精度を保つために、溶接シート構造、モーターレデューサー駆動、チェーントランスミッションを採用し、成形プレートの表面を滑らかに保つことができ、動作時にマークするのが容易でないローラー

特徴:安定性、精度、寿命を保証します。

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

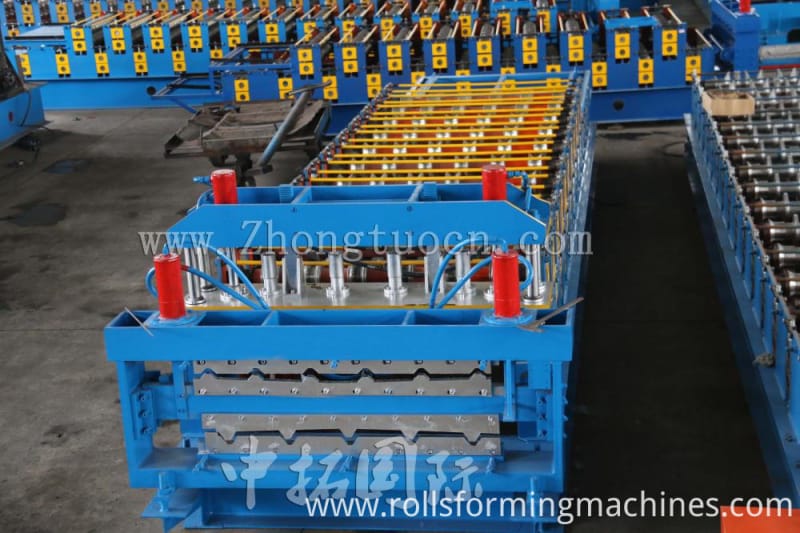

Double Layer Roll Forming machine (3)


生産工程

Double Layer Machine For Color Steel Profile

巻き戻し→材料投入機→ロール成形→長さ測定→ステップ形成→オートカット→製品受取



生産ラインのコンポーネント

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

生産パラメータ

加工材料:有色鋼板、亜鉛めっき鋼板、またはアルミニウム板

材質厚さ:0.3~0.7mm

素材幅:1220mm

成形速度:12m /分


切断装置

高度な油圧駆動、成形後の自動パンチングと切断、ひずみや無駄なく、高いレベルの安全係数。

(切削工具、油圧タンク、カッターマシンを含む)

Blade Material

Cutting system

Cr12 quenched

Full automatic


Double Layer Roll Forming machine (5)

カウンタ

1つのカウンタは、長さ、パルス、長さを測定します。長さ測定用オムロンエンコーダ


アンコイラシステム

Double layer roll forming machine

使用法:スチールコイルを支持し、ターンテーブルで巻き戻すために使用されます。

ロールフォーミングシステムにより引っ張られた受動的巻き戻し

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

コイル給電部

使用方法:原材料(鋼板)をビーチに通して製造、加工してください。製品がきちんと並んでおり、すべてが均一であることが保証されます。ロケートアングルアイロンの機能を知るために機器の規制を参照してください。


Double Layer Roll Forming machine (8)


制御装置

1.デルタ台湾からの高速を確保するためにPLC、トランスデューサ、タッチパネルを採用

安定性、精度および寿命を保証します。

2.その他の電気要素はデルタです。

3.操作の利便性と安全のために可動スイッチ、エアブレーク、ラジエーター、トランス&漏電保護装置を装備。

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

テーブルを受け取る製品

1.それは溶接されたスチールとサポートされたローラーを採用して製品を伝達します。

2. 3 * 0.9 * 0.6m

Double Layer Roll Forming machine (21)



Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400


製品グループ : 二重層ロール成形機
