ケーブル トレイ ロール成型機 100-900 mm

    単価: USD 10000 - 30000 / Set/Sets
    Incoterm: FOB
    最小注文数: 1 Set/Sets
    納期: 45 天数
Additional Info

包装: 裸梱包

生産高: 15m/min

ブランド: Zhongtuo

原産地: 中国

供給能力: 30 sets/month

認証 : CE, ISO, SGS

製品の説明

Zhongtuo ケーブル トレイ ロール成型機 100-900 mm

ラオス紹介:


配電、通信用絶縁電線のサポートに建物の電気の配線、ケーブル トレイ システムを使用します。ケーブル トレイ配線や電気管路システムを開くために使用別の方法として、商業および産業構造のケーブル管理が使われています。配線システムへの変更は、予想のパイプを通ってそれらを引っ張るのではなく、トレイにそれらを置くことによって新しいケーブルをインストールできるので状況で特に便利です。Zhongtuo ケーブル トレイ ロール成形機は転造の原理によってケーブル トレイを作るための機械の種類

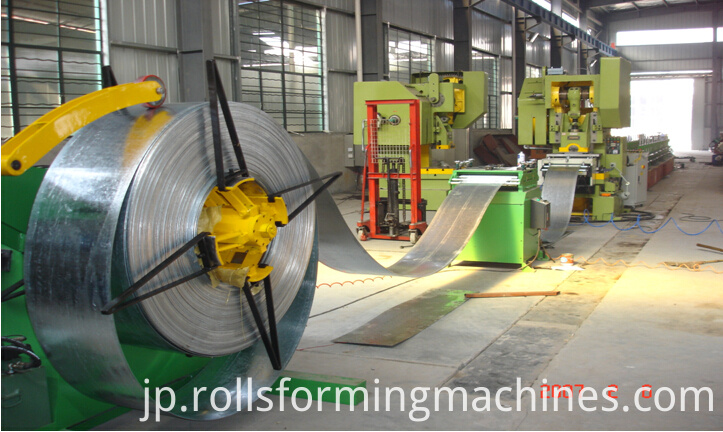

Whole line of cable tray machine

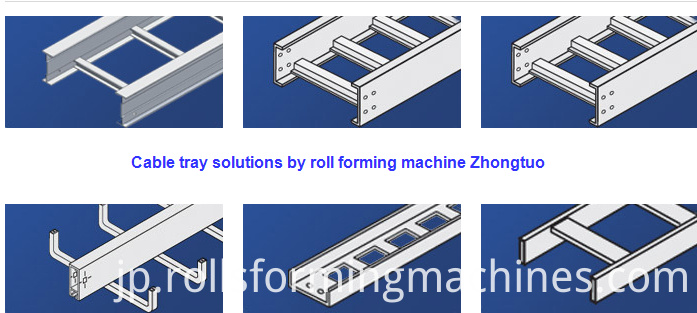

ケーブル トレイ システムで多くの種類があります。ここで私たちは例のためにそれらの 1 つを取ます

Cable tray roll forming machine

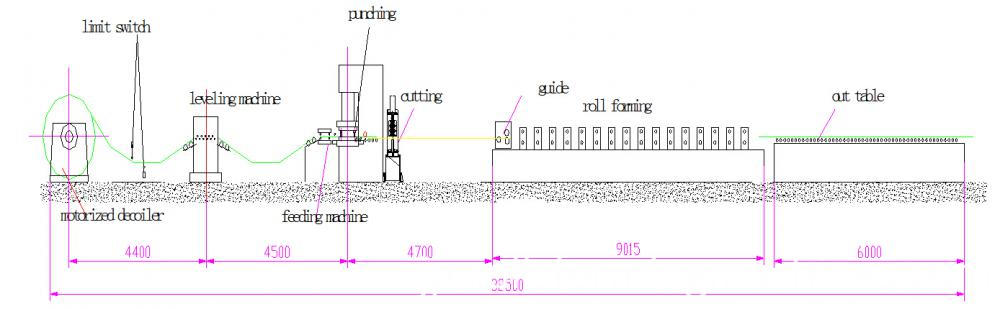

成形機ケーブル トレイ ロールの加工:

自動-デ-コイラー---平準化---サーボを供給---穴あけ加工---- ロールフォーミング再コイラー

working process of cable tray roll forming machine

Zhongtuo ケーブル トレイ ロール成形機は次の要素で構成される:

1 自動デ コイラー 1
2 平準化機 1 5.5kw 周波数変更ドライブ モーター、速度調節可能です
3 サポート フレーム 3 ローラー タイプ
4 NC900servo フィーダー 1 NC900 サーボ モーター ドライブ
5 パンチ プレス 1 120 トン
パンチング金型 9 6
7 主な成形機 1 100 900 mm、厚さ 1-3 mm、ローラー: GCr 15 の素材
8 油圧切断機 1
9 刃 9
10 のランアウト テーブル 1
11 電気パネル 1 PLC 制御システム

成形機ケーブル トレイ ロールの情報詳細:

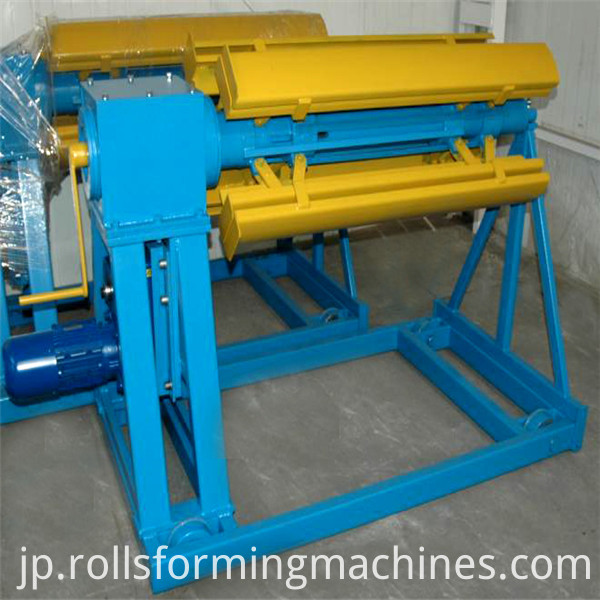

解き放つコイラー

パラメーター: 材料の幅: 225-1020 mm の厚さ: 1-2 の mm;
コイルの内径: φ508mm; 内部拡張範囲: ф480 520 mm。
最大径: φ1500mm;読み込みの最大: ≤5T
モータ電源: 5.5kw 周波数変更コントロール
材料タイプ: 空気圧プレス材料
送り速度: 0-15 m/分、調整可能


decoiler

均し機

A: 作業ローラー: 9 ローラー型矯正機
B: 構造の特徴: 焼入焼戻し、クローム メッキ処理、剛性後、ローラー等の表面粗さは、すべてを大幅に強化クランプ ローラと平準化ローラによって構成される、クランプのローラーは独立制御、レベラーは水平方向のガイド ローラーの一組と二組垂直ガイド ローラーのと手でホイールを調整しやすい。レベラーと送り装置の間がある光学センサー、制御システムにフィードバック信号を送信周波数変換モーターに指示を送信する制御システム実現中断レベル目標速度を変更します。



サーボ給餌機

A: 機能: 材料供給
b. 機能: サーボ モーター駆動を使用しています。多段型の餌: 送り長さの異なる 10 のグループを入力可能性があります。実証の画面に触れる液晶は有利な変更は、さまざまな技術的なパラメーターを確立します。自動誘導システムとパンチ プレス リンケージ (コントロール パンチ プレス開始) を開始します。

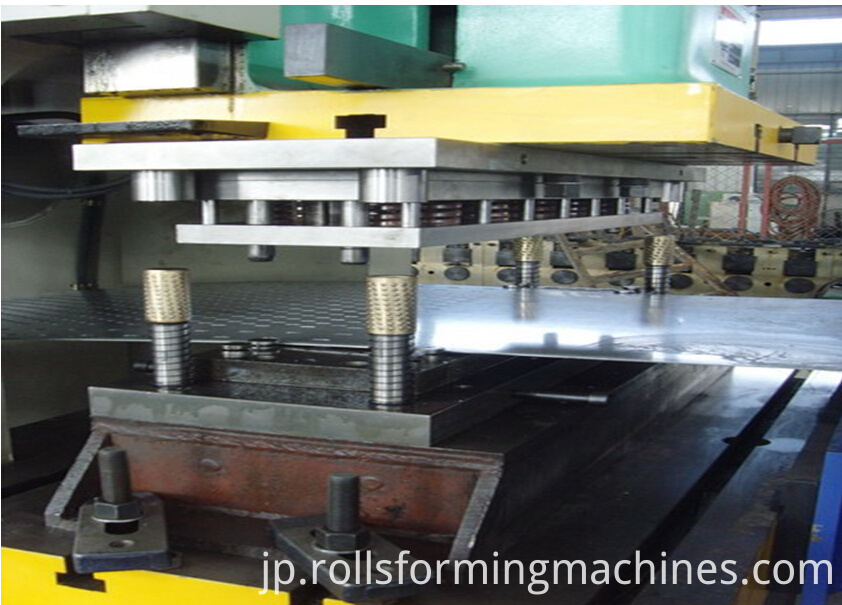

プレス機

プレス機のモデル: JF21 120B
プレス機: 鋼板の溶接胴体、剛性感のある強いがされています。複合型空気作動摩擦クラッチを使用しています。


punching machine of cable tray roll forming machine

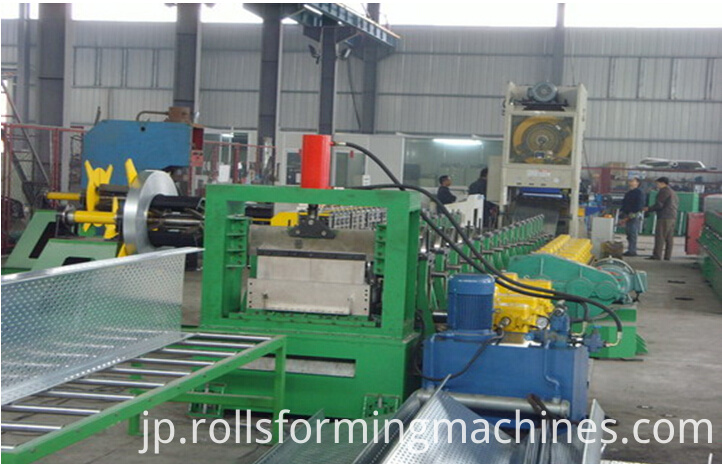

一部をロールフォーミングします。

駅の形成: 14sets
様々 な形成: ブリッジ フレーム
最大コイル幅: 1020 mm
最大厚さ: な mm
ローラ軸の直径: ¢85mm
ロール金型材: Gcr15、焼き入れ処理: HRC58 62 °
タイプ: 22 kw モーター、ZQ500reducer モーターをドライブします。


roll forming machine of cable tray

油圧切断

切削型: 油圧切削
ブレード タイプ: 閉鎖型金型キャビティ カッター
油圧力: 5.5kw
刃の材料: Cr12、焼入処理硬度 HRC56 58
(ご要望によって異なります) 数量: 9



ランアウト テーブル

電源が入らないと構造: ローラー タイプ
電気制御システム
A: 完全なライン、PLC 制御システムによって制御、タッチ画面操作人間を達成するために、対話型 PLC。演算子は、設定プログラム (プログラム可能な制御) を監視し、ラインを制御するパラメーターを変更できます。また実行中状態、パラメーターやエラー表示などを確認できます.
B: 操作のタイプ: 手動/auto 2 型スイッチ。手動位置: マシンの各部を実行することができます。Auto ポジションで: 完全な行を実行することができます。緊急停止した機器とオペレーターの安全を確保します。
C: コンピューター側が便利な労働者の動作のための手動操作コントロール パネル搭載します。
D: 全体のライン監視機能: 監視生産ラインの動きの状態に到達する様々 な場所の生産条件の監視; を実現しました

E: はエラー検出機能: 生産ライン信号の承継を運ぶ順序に従って健康診断を調べ、機械を停止アラームを与えるミスを発見します。

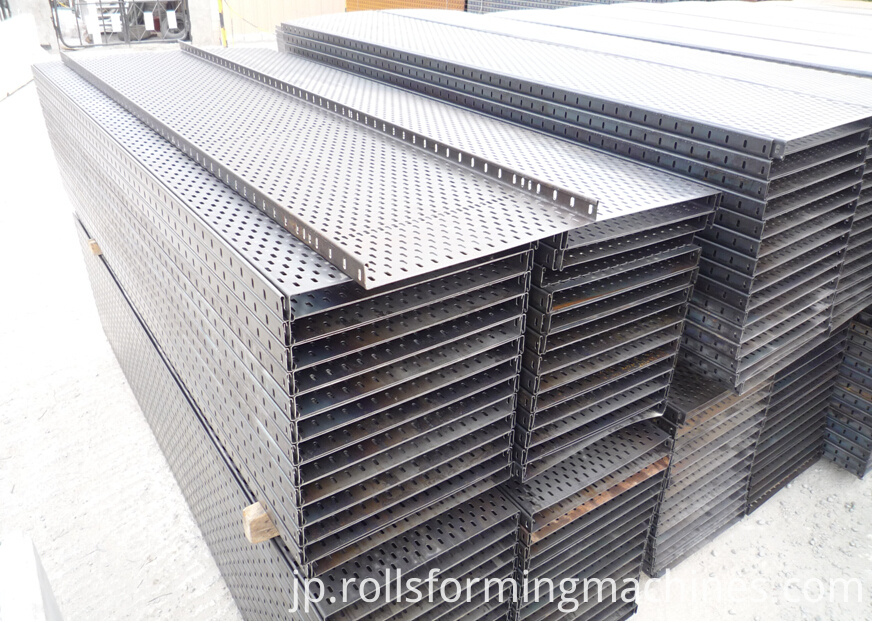

cable tray

製 Zhngtuo ケーブル トレイ ケーブル トレイ ロール成形機。

cable tray sample
